Введение в ямную камеру
Ямная камера – это специализированная установка, которая, прежде всего, предназначена для
тепловлажностной обработки железобетонных изделий (ЖБИ). Основная цель такой обработки – ускорение
твердения бетона и достижение им проектной прочности в сжатые сроки.
Кроме того, ямные камеры активно применяются на предприятиях по производству сборного железобетона.
Например, в них обрабатывают плиты перекрытий, стеновые панели, колонны и другие конструкции.
Благодаря этому значительно сокращается время производства, что позволяет увеличить выпуск готовой
продукции без потери качества.
Таким образом, использование ямных камер позволяет оптимизировать технологический процесс и
обеспечить высокие эксплуатационные характеристики ЖБИ.
Ямная камера устройство:
Основная конструкция

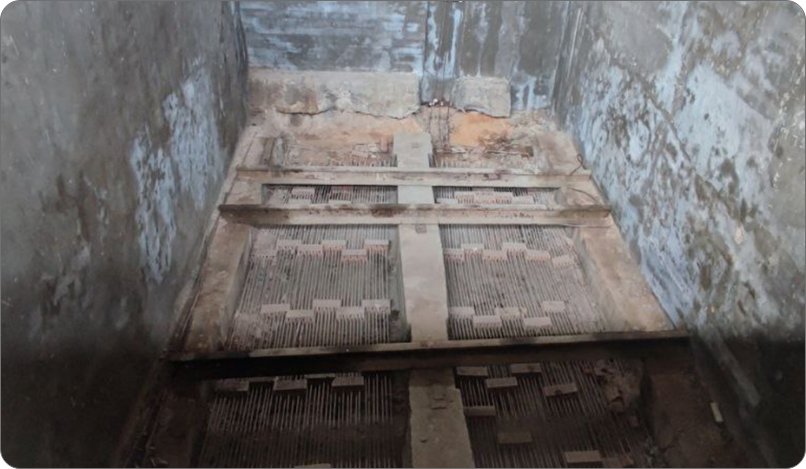

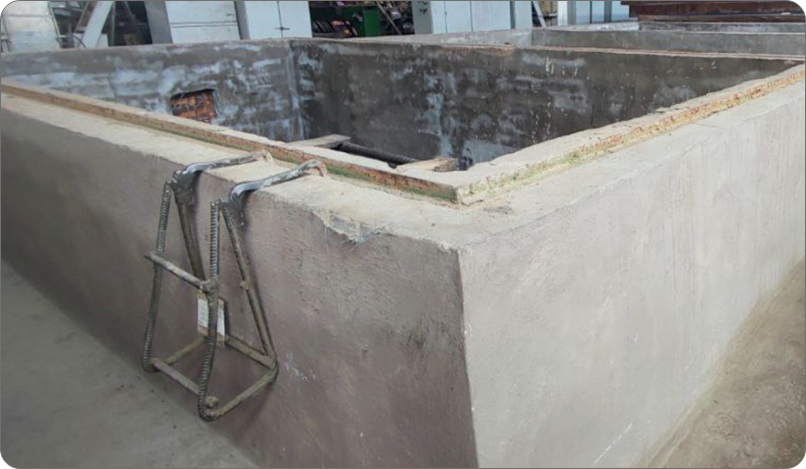

Ямная камера представляет собой углублённое в грунт сооружение, обычно прямоугольной или квадратной
формы. Глубина камеры как правило не более 4 метров.
Стены и дно камеры изготавливаются из железобетона или металла и облицовываются теплоизоляционными
материалами.
Сверху камера закрывается теплоизолированной крышкой, который обеспечивает герметичность и
предотвращает утечку тепла и пара.
Система подачи пара
Во-первых, внутри камеры размещены перфорированные трубопроводы, через которые подаётся насыщенный
пар. При этом трубы равномерно распределены по всему объёму камеры, что обеспечивает одинаковые
условия тепловлажностной обработки для всех изделий.
Во-вторых, пар генерируется в парогенераторе, который расположен вне камеры. Затем он подаётся в систему
под определённым давлением, как правило, в диапазоне 0,05–0,1 МПа. Это позволяет поддерживать
оптимальные параметры обработки бетона.
Таким образом, продуманная система распределения пара гарантирует эффективную и равномерную
тепловлажностную обработку ЖБИ.
Система дренажа
На дне камеры предусмотрены дренажные каналы или отверстия для отвода конденсата, образующегося в
процессе обработки.
Система контроля и управления
Камера оснащена датчиками температуры и влажности. Это позволяет поддерживать заданные параметры
ТВО (температура, влажность, продолжительность обработки).
Устройство для загрузки и выгрузки изделий
Для удобства загрузки и выгрузки изделий камера может быть оборудована мостовым краном, тележками или
другими подъёмными механизмами.
Ямная камера принцип работы
Сначала ЖБИ изделия, уложенные на поддоны или в формы, аккуратно помещаются в камеру с помощью
подъёмного оборудования. При этом изделия располагаются с соблюдением технологических зазоров, чтобы
обеспечить свободную циркуляцию пара между ними. Благодаря такому расположению достигается
равномерное распределение тепла и влаги по всему объёму камеры, что является критически важным для
качественного твердения бетона.
Герметизация камеры:
После загрузки камера герметично закрывается крышкой, чтобы предотвратить утечку тепла и пара.
Подача пара и начало обработки:
В камеру подаётся насыщенный пар, который заполняет всё внутреннее пространство. Пар обеспечивает
нагрев бетонных изделий до температуры 80–95 °C и поддерживает высокую влажность (около 90–100 %).
Процесс ТВО состоит из нескольких этапов:
Предварительная выдержка — этот этап применяется не всегда
Нагрев – постепенное повышение температуры до заданного уровня.
Изотермическая выдержка – поддержание постоянной температуры и влажности в течение определённого
времени (обычно 6–12 часов).
Охлаждение – постепенное снижение температуры до уровня, при котором изделия можно извлечь из камеры.
Контроль параметров:
В течение всего процесса система автоматического управления отслеживает температуру и влажность,
корректируя подачу пара для поддержания заданных условий.
Завершение обработки и выгрузка изделий:
После завершения цикла ТВО подача пара прекращается, и камера постепенно охлаждается. Затем крышка
открывается, и изделия извлекаются для дальнейшего использования или транспортировки.
Ямная камера преимущества
Высокая эффективность: Прежде всего, установка обеспечивает равномерное распределение тепла и пара, что
способствует быстрому и качественному твердению бетона. В результате изделия достигают требуемой
прочности в минимальные сроки.
Универсальность: Кроме того, камера подходит для обработки изделий различных размеров и форм, благодаря
чему её можно использовать для широкого ассортимента ЖБИ.
Энергоэффективность: Важно отметить, что теплоизоляция и герметичность конструкции значительно
снижают энергозатраты, тем самым уменьшая себестоимость продукции.
Автоматизация: Дополнительным преимуществом является возможность интеграции с системами
автоматического управления, что повышает точность контроля параметров и удобство эксплуатации.
Таким образом, ямные камеры не только ускоряют производственный процесс, но и обеспечивают стабильно
высокое качество железобетонных изделий.
